흡착식 에어 드라이어

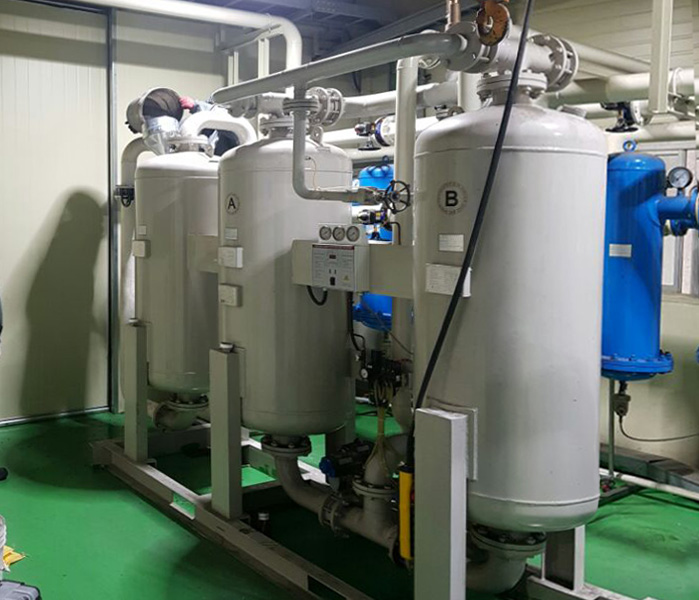

두 개의 Vessel 을 채우고 있는 흡착제가 수증기를 흡수하여 제습하는 방식으로 매우 낮은 노점을 얻을 수 있어 초건조 압축공기가 필요한 현장에주로 선택합니다.
비가열 흡착식 에어 드라이어(HLK SERIES)
프리필터를 거친 입구공기(포화습공기)는 압려에 의해 작동되는 하부 셔틀밸브에 의해 방향이 결정되어 한쪽 Vessel로 흐르면서, -40℃ 노점까지 제습되어
상부 매니폴드를 거쳐 나간다.
이때 건조공기의 일부는 퍼지 에어 오리피스를 거쳐 감압되어 반대쪽 Vessel로 유입되고 이전 사이클에서 제습기 젖은 흡착제를 재생시킨 후 타이머에 의해
작동되는 퍼지 밸브를 통해 대기로 방출된다.
일정기간이 지나 재생이 완료되면 퍼지 밸브는 닫히고 Vessel 내부의 에어 압력이 상승되어 반대쪽 퍼지 밸브가 열리면서 역순으로 제습,재생이 반복되어
연속적인 건조공기를 얻을 수 있다.
흡착식 에어 드라이어 블로워 퍼지(JBP II SERIES)
압축공기는 입구 밸브 (A)를 통해 제습 상태의 Vessel A로 하부에서 상부로 들어가서, 흡착제에 의해 -40℃ 이슬점까지 제습된 후 체크밸브와 배관 (E)를 통해서 청정 건조 공기로 배출되어 현장에 공급된다.
재생 과정의 Vessel B는 밸브 (B)가 닫히고 머플러 (C)가 열리면서 감압이 된다. 그 후 밸브 (D)가 열리며 퍼지 조절밸브 (F) 통해 들어온 건조공기 중 일부를 가열하여 밸브 (G)를 통해 뜨거워진 공기를 공급하여 재생 Vessel B 내부의 흡착제가 함유하고 있는 수분을 제거한다.
이때, Purge Saving Kit (H)가 작동하면서 외부의 공기를 같이 흡입하여 공급하므로 퍼지 에어의 양이 증가되고 압축공기의 사용을 줄이는 역할을 하게 된다.
넌퍼지 블로워 흡착식 에어 드라이어 JDB SERIES
압축공기는 드라이어 상부의 밸브를 통하여 양쪽 Vessel에 모두 들어가서 일시적으로 병렬 제습하게 된다.
재생을 위해 한 쪽 Vessel의 입출구 밸브가 닫히면서 블로워와 히터가 작동되며 다른 Vessel의 재생이 시작된다.
블로워와 히터를 사용하여 재생이 완료되면 히터는 꺼진 상태에서 블로워를 통해 냉각을 시키며 다음 제습 싸이클을 준비한다.
Vessel A의 제습이 끝나는 시점에서 다시 병렬 제습이 일어나고 이후 같은 순서로 Vessel A의 재생이 실행된다.
재생 순환 흡착식 에어 드라이어JEF SERIES
1 재생
컴프레서에서 배출되는 고온의 압축공기를 애프터쿨러의 입구 또는 출구에서 분리하여 70%는 제습과정으로 보내고 나머지 30%는 재생 (가열 및 냉각)에 사용한 후 다시 제습과정에 사용하므로 컴프레서에서 생산한 압축공기 유량을 전부 사용한다.
2 가열
애프터쿨러에서 분리된 고온의 공기는 히터를 통과하면서 가열된 후, 재생 중인 Vessel로 들어가 흡착제를 가열하여 재생시킨다. 이렇게 해서 나온 습한 공기는 재생쿨러에서 냉각되고 수분분리기를 거쳐 제습 중인 반대편 Vessel로 유입된다.
3 냉각(재생)
가열을 완료한 Vessel은 냉각을 시작하는데 애프터쿨러 출구의 냉각된 공기가 그 Vessel로 들어가 흡착제를 냉각시킨다. 이렇게 해서 배출된 공기는 재생쿨러에서 다시 한 번 냉각되고 수분 분리기를 거쳐 제습 중인 Vessel로 유입된다.
4 Vessel Change
냉각을 완료한 Vessel은 스탠바이 상태가 되고, 설정시간이 경과한 후에 다시 Vessel 전환되고 제습을 시작한다.
